В процессе производства сборных железобетонных конструкций каждый этап — от распалубки, кантовки, внутриплощадочной транспортировки до окончательного подъёма и установки — зависит от ключевого элемента: закладной гильзы. Несмотря на свои малые размеры, она несёт на себе весь вес конструкции, являясь «линией жизни», соединяющей подъёмное оборудование и сборный элемент. Надёжное решение для закладных гильз влияет не только на безопасность производства, но и напрямую сказывается на оборачиваемости элементов и качестве строительства.

I. Ключевая ценность закладных гильз: «двойная гарантия» безопасности и эффективности

Закладная гильза — это металлический анкерный элемент, предварительно устанавливаемый внутри бетонного элемента до заливки, используемый для соединения с подъёмным оборудованием. Её ключевая ценность проявляется в двух аспектах:

Надёжность и безопасность —несение нагрузки «жизни» элемента. Закладная гильза является единственной точкой приложения усилий при подъёме и транспортировке сборных элементов. В соответствии с «Техническим стандартом по применению закладных подъёмных элементов для сборных железобетонных конструкций» (T/CCPA 73—2025), проектирование, выбор, установка, подъём и контроль качества закладных подъёмных элементов регламентируются строгими нормативными требованиями, обеспечивающими безопасность и надёжность подъёмных операций. Для международной продукции ведущих производителей требуется, чтобы коэффициент запаса прочности анкера на растяжение составлял не менее 3, а коэффициент запаса прочности такелажных средств — не менее 4.

Повышение эффективности и ускорение оборачиваемости элементов. Закладная гильза обеспечивает принцип «подключи и работай» от распалубки до подъёма, значительно сокращая время занятости форм. На примере крупных сборных колонн: при традиционном решении с закладными гильзами требуется ожидать достижения бетоном высокой прочности перед подъёмом, что приводит к длительному занятию форм и медленной оборачиваемости; применение сквозного стержневого закладного решения позволяет снизить требования к прочности бетона для подъёма, существенно повышая эффективность оборота форм.

II. Техническая система: основные типы закладных гильз

В зависимости от сценариев применения и требований к нагрузке, закладные гильзы представлены следующими основными техническими решениями:

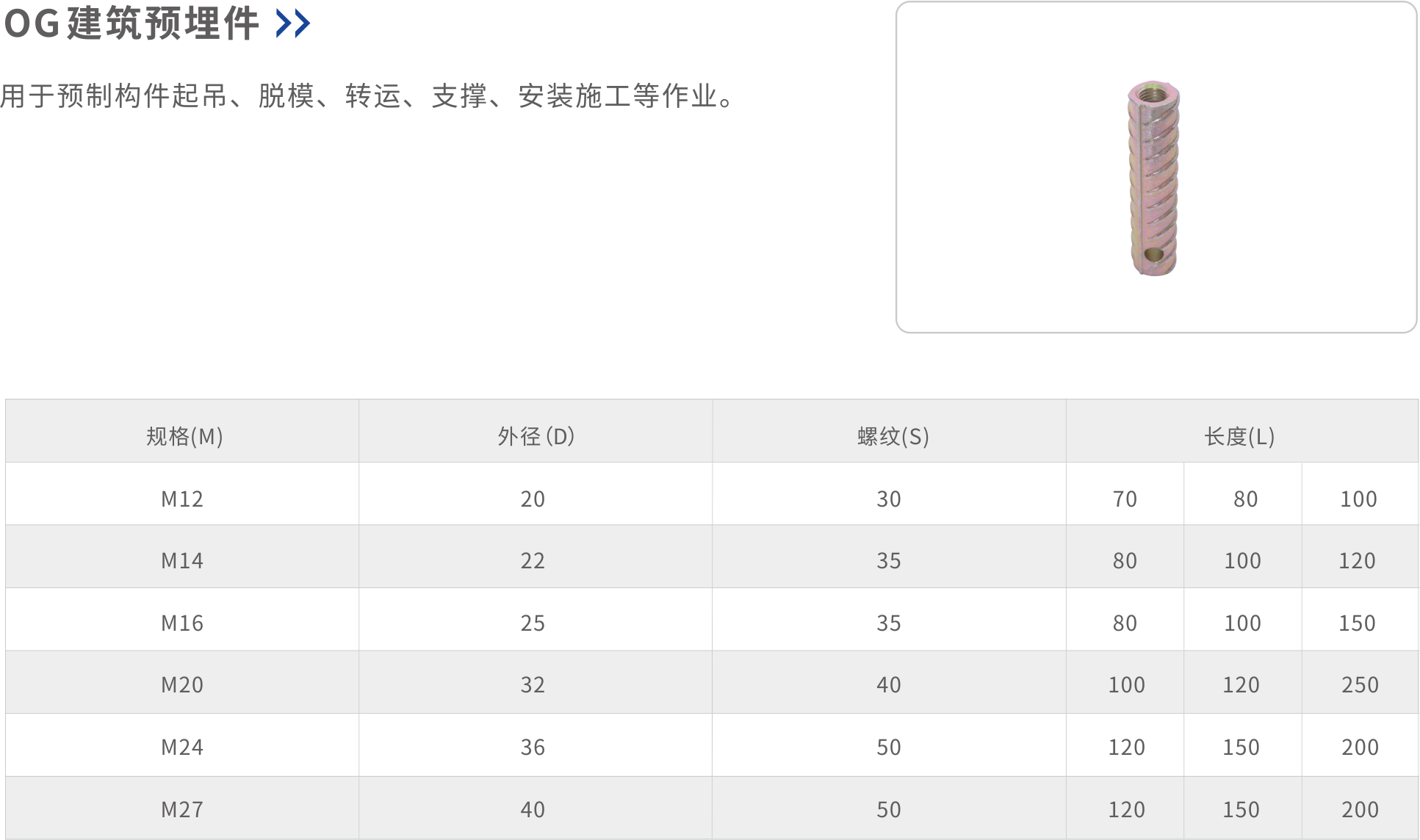

1. Резьбовая закладная гильза

Широко применяемое решение для различных элементов, таких как сборные лестничные марши, стеновые панели, балки и колонны. Внутренняя стенка гильзы имеет резьбу, что позволяет быстро соединяться с такелажным оборудованием через соединительные болты. На примере Т-образной закладной гильзы: она закладывается в сборный лестничный марш перевёрнутым Т-образным способом, в сочетании с позиционирующими пластинами и регулируемыми болтовыми отверстиями обеспечивается быстрая фиксация, что эффективно гарантирует оперативность подъёмных работ.

2. Сферический (шаровой) закладной анкер

Подходит для сборных элементов сложной формы, таких как лестничные марши. Шаровой анкер изготавливается из специальной термообработанной круглой стали, обладает повышенной ударной вязкостью. По требованию доступны различные варианты антикоррозионной защиты, включая горячее цинкование. В сочетании со специальными поворотными такелажными приспособлениями обеспечивает распалубку, подъём, транспортировку и монтаж сборных элементов, таких как лестничные марши.

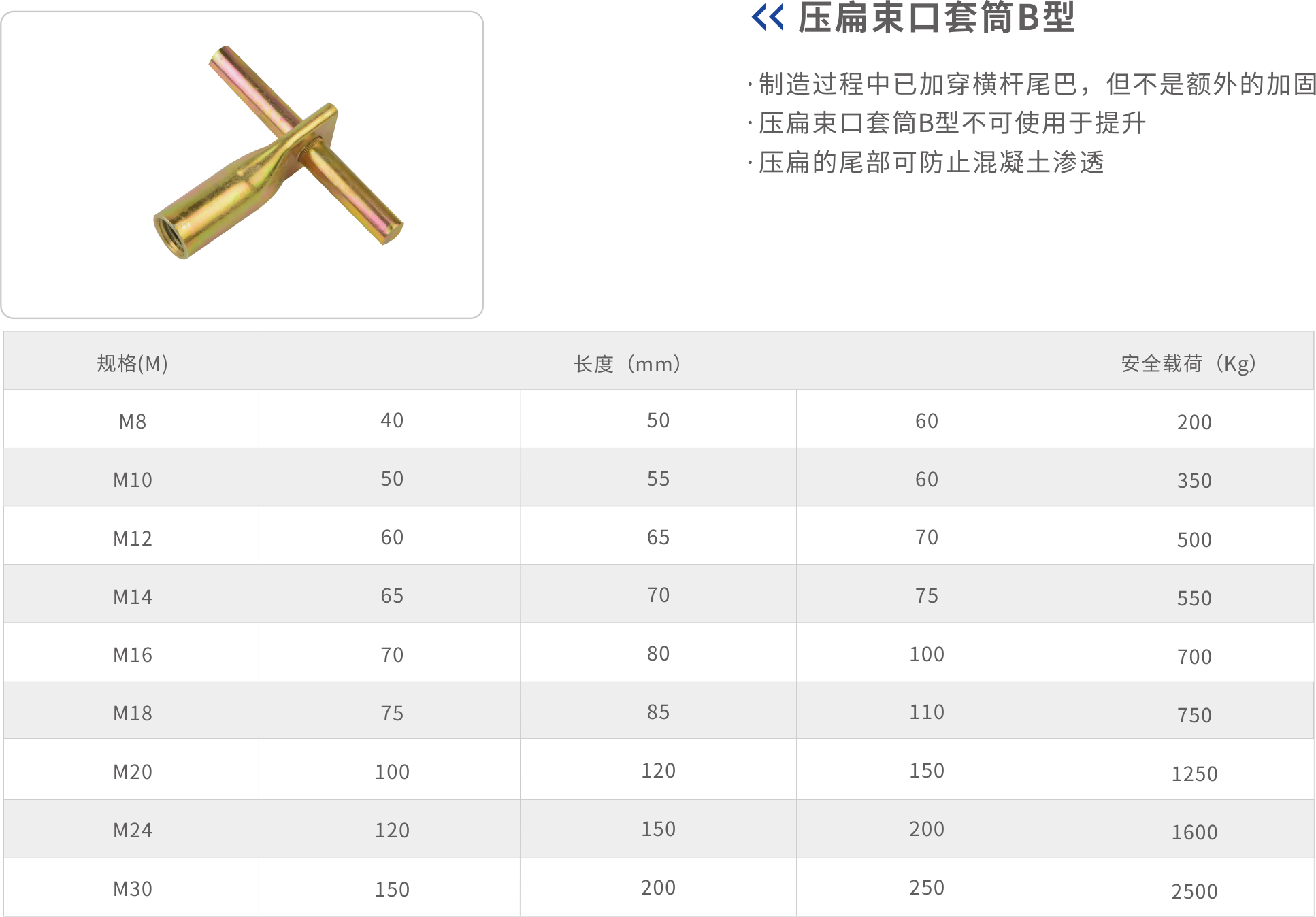

3. Заделка с оплющенным концом и обжатием

Изготавливается из бесшовных стальных труб, стоимость несколько ниже по сравнению с традиционными решениями с гильзами. Данное решение создаёт усилие за счёт нарезки резьбы на головной части и оплющения хвостовой части, с добавлением поперечного стержня для снижения объёма закладочных работ при изготовлении элементов. Однако данный продукт может использоваться только для опоры при монтаже и не допускается к применению для подъёма и транспортировки конструкций.

III. Закладка и распалубка: ключевые технические аспекты

Качество установки закладных гильз напрямую определяет безопасность подъёмных работ. Ключевые контрольные точки включают:

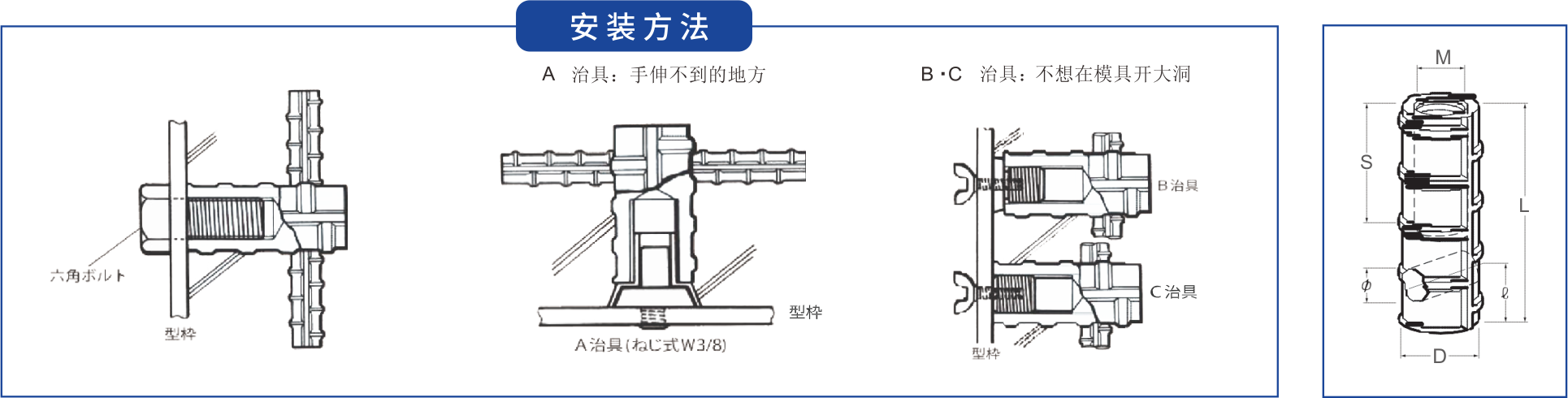

Точное позиционирование. На опалубке предварительно выполняются отверстия для фиксации, через которые гильзы крепятся к опалубке с помощью позиционирующих болтов, что исключает смещение в процессе заливки бетона. Современные BIM-технологии обеспечивают миллиметровую точность позиционирования закладных элементов; центры верхних и нижних закладных гильз точно проецируются с помощью лазерных отвесов, что позволяет контролировать погрешность расположения группы закладных с точностью до миллиметра.

Надёжное анкерование. Гильза должна быть оснащена достаточным количеством анкерной арматуры (например, двухстержневое анкерование), чтобы обеспечить надёжное соединение гильзы с бетоном в единое целое и предотвратить её вырывание при подъёме.

Удобная распалубка. Процесс распалубки является ключевым этапом в системе закладных гильз. Одно из отработанных решений использует конструкцию «соединительный болт + позиционирующий болт»: верхняя часть соединительного болта соединяется с гильзой, а нижняя — с позиционирующим болтом. Предел прочности этого соединения на разрыв проектируется как «слабое звено» всей системы. При распалубке под воздействием внешнего усилия соединительный болт разрывается в заранее заданном месте: верхняя часть остаётся внутри гильзы и может быть извлечена, а нижняя отделяется вместе с опалубкой. Такое конструктивное решение значительно упрощает процесс распалубки, снижает трудозатраты и позволяет избежать повреждений как гильзы, так и опалубки.

IV. Отраслевые стандарты и гарантия качества

Применение закладных гильз обеспечено развитой системой нормативных документов. «Технический стандарт по применению закладных подъёмных элементов для сборных железобетонных конструкций» (T/CCPA 73—2025), введённый в действие в 2025 году, систематически обобщает результаты исследований и практический опыт применения закладных подъёмных элементов в сборных железобетонных конструкциях в Китае за последние годы. Стандарт устанавливает технические требования к материалам и характеристикам продукции, проектированию, установке, подъёму и контролю качества систем закладных подъёмных элементов. Экспертный совет признал стандарт комплексным, новаторским и практически применимым, отметив, что он соответствует передовому международному уровню.

V. Маленькая гильза — большая ценность

Закладная гильза для сборных конструкций, несмотря на свои скромные размеры, является важнейшим элементом обеспечения безопасности и эффективности производства и монтажа в сборном строительстве. Научно обоснованное и комплексное решение для закладных гильз должно охватывать всю цепочку услуг — от выбора продукции, точной закладки, удобной распалубки до безопасного подъёма, обеспечивая надёжное и эффективное перемещение каждого сборного элемента с завода на строительную площадку.
